Сравнительные испытания материалов серии М и СМВ с классическими пластиками в составе подшипников скольжения
Полимерные подшипники скольжения уже давно стали нормой: они работают в дверных петлях, арматуре для химических сред, механизмах с грязью и влагой, а также там, где смазка нежелательна или невозможна. Но «подшипник из пластика» — это не один материал. Под одним и тем же названием могут скрываться разные базы, наполнители и добавки, а значит — разный ресурс.
Идея этой статьи простая: паспортных свойств материала часто недостаточно. Чтобы понять, что реально будет жить дольше в узле, нужны испытания, близкие к эксплуатации: с валом, посадкой с натягом и измерением именноизноса стенки втулки (а не «красивых» лабораторных коэффициентов).
1. Почему важно выбрать «правильный» пластиковый подшипник
Раньше спорили, стоит ли уходить от металла к пластику. Сейчас чаще спорят о другом:какой именно пластик/композит взять, чтобы не переплатить и не потерять ресурс.
Что делает полимерный подшипник удобным
- Работа без смазки или с минимальной смазкой
- Коррозионная стойкость
- Тихая работа, меньше вибраций
- Невысокая масса и простое обслуживание
Где «подводные камни»
- Разные составы → разный износ даже при одинаковой геометрии
- Температура и химия могут резко «уронить» ресурс
- Нагрузка + скорость + тип движения часто важнее «табличных» свойств
- Добавки (волокна, смазки) улучшают одно, но могут ухудшить другое
Для подшипников скольжения часто недостаточно просто сравнить прочность иликоэффициент трения из паспорта. В реальном узле решает сочетание факторов: нагрузка, температура, вал, загрязнение, режим движения (вращение или колебания), наличие воды/смазки.
2. Какие полимеры используют в подшипниках скольжения
Полимеры (пластики) условно делят на три большие группы: термопласты, реактопласты иэластомеры. В подшипниках скольжения чаще встречаются термопласты и реактопласты — из-за формостабильности (эластомеры слишком «мягкие» для опорных узлов).
Ключевое отличие:
- Термопласты можно многократно плавить и формовать (например, литьё под давлением).
- Реактопласты после отверждения уже не «расплавить обратно» (типичный пример — эпоксидные смолы).
В подшипниках чаще выбирают термопласты: их проще перерабатывать, а свойства можно «настраивать» наполнителями и добавками.
Какие добавки чаще всего используют
- Стекло- или углеволокно — повышают жёсткость и прочность.
- Твёрдые смазки (например, графит, дисульфид молибдена, PTFE/ПТФЭ) — улучшают антифрикционные свойства.
- Модификаторы трения — снижают износ/трение под конкретную задачу.
- Антипирены — повышают огнестойкость (актуально не для всех узлов).
3. POM, PA66, PEEK: что это и где они «вытягивают»
В реальной практике для подшипников скольжения чаще всего всплывают три названия: POM,PA66 и PEEK. Это не «хороший/плохой», а разные уровни требований и бюджета.
| Материал | Сильные стороны | Ограничения (важные в подшипниках) | Где часто применяют |
|---|---|---|---|
| POM (полиоксиметилен) | Хорошо обрабатывается, формостабилен, обычно даёт низкий износ в «средних» режимах, недорогой. | Рабочие температуры в узлах чаще ограничены примерно до ~100 °C. При высоких нагрузках и температуре быстрее выходит (упирается в пределы). В некоторых условиях возможны выделения формальдегида (важно для закрытых пространств). | Массовые узлы с умеренными температурами и нагрузками |
| PA66 (полиамид 66) | Можно сильно усилить волокнами, выдерживает более высокие нагрузки, чем POM; хорошие антифрикционные свойства. | Производство и обработка крупных деталей могут быть сложнее; итоговые свойства зависят от модификации. | Узлы с повышенной нагрузкой, где POM уже «не тянет» |
| PEEK | Высокая теплостойкость (часто применяют при температурах >200 °C), высокая химстойкость, отличные механические и трибологические свойства. | Главный минус — высокая цена (может быть кратно выше POM/PA66), поэтому выбирают по необходимости. | Высокие температуры, агрессивные среды, сложные режимы |
Практическая логика выбора часто такая: если узел простой — смотрят в сторону POM/PA66 и их модификаций. Если условия «жёсткие» по температуре/химии — тогда оправдан PEEK или специализированные композиты.
4. Композиты COMPALS CMB®: зачем «смешивать» полимеры
Композиты для подшипников — это не «просто пластик», а материал-«рецепт»: базовый полимер (например POM/PA66/PEEK) плюс наполнители и добавки. Идея в том, чтобы подогнать материал под режим: давление, скорость, температура, необходимость работать «насухую», влажность и т. д.
В рассматриваемых испытаниях фигурирует материал COMPALS CMB13®. Подход, который подчеркивается в источнике: базовый полимер создаёт прочную «матрицу», которая не даёт твёрдым смазкам чрезмерно сжиматься под высоким удельным давлением. За счёт этого удаётся улучшать износостойкость в реальных узлах.
Почему лабораторные методы «не всегда про жизнь»
В стандартизированных тестах часто измеряют трение/износ на плоских образцах. Это удобно для сравнения, но подшипник скольжения — это втулка + вал, посадка с натягом, зазор, перекосы, сложный профиль нагрузки. Поэтому более «приближённые» стенды дают практичнее результаты для инженера и закупщика.
5. Методика испытаний: стенды и условия
В серии сравнений использовали два стенда: один моделирует вращение, второй — колебательное движение(оно часто встречается именно в подшипниках скольжения, например в шарнирных узлах).
Что измеряли
Ресурс определяли по достижению критического износа: потеря толщины стенки 0,25 мм. Такой показатель напрямую связан с ростом зазора в узле и потерей работоспособности.
Почему это важно
«Потеря толщины» проще связать с реальным ресурсом втулки, чем абстрактные коэффициенты. Это ближе к тому, что происходит на технике.
Честность сравнения
Материалы испытывали в одинаковых условиях и с одинаковыми контртелами (валами), чтобы результаты были сопоставимыми.
Стенд 1: вращательное движение
- Нагрузка на узел: 100–1000 Н
- Скорость: 100–1300 об/мин
- Диаметры валов: 6…20 мм (набор типоразмеров)
- Температуры: от комнатной до 150 °C
- Дополнительно: возможность испытаний под водой
Стенд 2: колебательное движение
- Нагрузка: 25–300 Н
- Скорость скольжения: 0,01 м/с (для вала 10 мм)
- Угол: ±60°
- Вал: 10 мм
- Температура: комнатная
6. Результаты: кто и где показал себя лучше
6.1 COMPALS CMB13® против модификаций POM
В сравнении по критерию «износ 0,25 мм» разные варианты POM показали заметно разный ресурс: две модификации без добавок завершили ресурс через 7 и 46 часов, вариант POM с 20% PTFE (ПТФЭ) — 289 часов. Материал COMPALS CMB13® в этом сравнении достиг 482 часов.
Что из этого полезно «на практике»: добавки (например PTFE) действительно могут сильно поднять ресурс POM, но специализированный композит способен дать ещё больший запас.

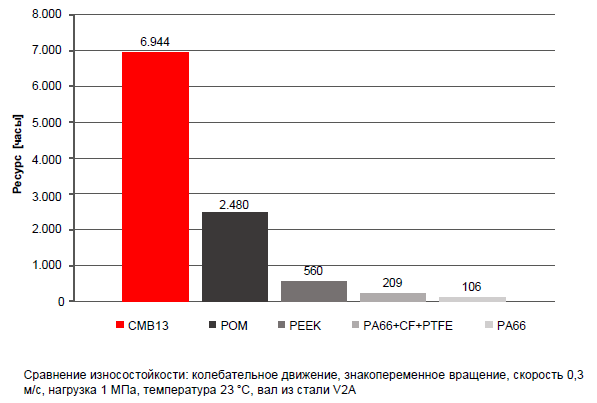

6.2 COMPALS CMB13® против других полимеров (колебательный режим)
В режиме колебаний (±60° при длительной работе) материалы PEEK, PA66, а также PA66 с углеволокном и PTFE показали близкие результаты между собой. Наиболее высокие показатели в этих испытаниях продемонстрировали POM и COMPALS CMB13®.
Важно: «лучший» здесь — это в конкретных условиях стенда. В другом узле (температура выше, химия агрессивнее, другой вал, другая нагрузка/скорость) лидер может измениться. Поэтому ценность — в подходе: сравнивать на репрезентативных испытаниях, а не только по паспортам.
7. Выводы и рекомендации
Главный вывод по результатам
В рассмотренных испытаниях COMPALS CMB13® показал лучшие показатели ресурса. При этом все материалы в целом удовлетворяли заданным условиям, но запас по ресурсуоказался у всех разным — и местами очень существенно.
Почему паспорт материалов — не финальный аргумент
Техпаспорта полезны для первичного отсечения вариантов, но оценка«цена ↔ эффективность» становится понятной только на данных износных испытаний, максимально похожих на реальные режимы.
Как использовать это при выборе подшипника (короткий чек-лист)
- Опишите режим: нагрузка, скорость, температура, вода/пыль/химия, тип движения (вращение/колебания).
- Определите ограничения: можно ли смазывать, допустим ли шум, насколько критичен зазор/люфт.
- Сравнивайте по испытаниям, где измеряется износ стенки (или другой показатель, связанный с зазором/ресурсом).
- Смотрите на вал: материал и шероховатость контртела влияют на износ очень сильно.
- Считайте экономику: иногда дорогой материал окупается тем, что узел не приходится обслуживать/останавливать.
Дополнение «от себя» для понятности: если поставщик/производитель имеет собственную базу испытаний и стенды, это действительно помогает быстрее выбрать материал ещё на стадии проектирования — и избежать переделок.
Мини-FAQ: термины и вопросы «по-человечески»
Что такое «подшипник скольжения»?
Это узел, где вал скользит внутри втулки (или по вкладышу), без тел качения (шариков/роликов). Часто такие подшипники проще, дешевле и лучше переносят грязь, чем подшипники качения — но чувствительны к износу.
Что значит «критический износ 0,25 мм»?
Это порог, при котором стенка втулки истёрлась на 0,25 мм. Обычно это означает, что зазор в узле вырос настолько, что дальнейшая работа становится рискованной (люфт, удары, перекосы, ускоренный износ).
Почему колебательный режим выделяют отдельно?
При колебаниях поверхность трения работает «туда-сюда» на небольшом угле. Смазка (если она есть) ведёт себя иначе, износ и перенос материала могут отличаться от чистого вращения — поэтому такие режимы часто требуют отдельной проверки.
Что выбрать “в среднем по больнице”?
Универсального ответа нет. Если режим умеренный — часто начинают с POM/PA66 (и их модификаций). Если условия тяжёлые — смотрят PEEK или специализированные композиты. Самый надёжный путь — подбирать по испытаниям под ваш режим.
