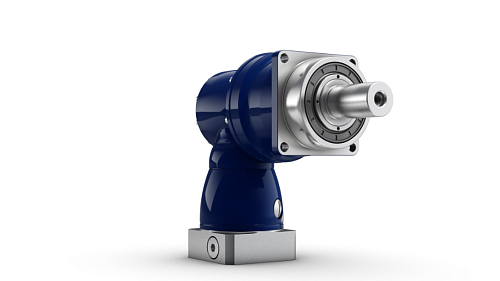

Гипоидные редукторы с выходным валом. Особенно подходят для высокоточных применений, требующих повышенной мощности и жесткости при кручении.
Характеристики
Диапазон передаточных чисел:
12-10000
Угловой люфт стандартный, jt [угл.мин.]:
4
Угловой люфт пониженный, jt [угл.мин.]:
2
Макс. момент ускорения (макс. 1000 циклов/час), T2B [Н*м]:
4500
Максимальная входная скорость, n1Max [об/мин]:
6000
Жесткость на кручение, Ct21 [Нм/угл.мин.]:
510
Макс. опрокидывающий момент, M2KMax [Нм/угл.мин.]:
5000
Документы для скачивания:
Чертежи интересующей вас модели вы можете сгенерировать автоматически, по ссылке https://cad-point.wittenstein-group.com/ru
