Самосмазываемые, не требуют технического обслуживания
Малый момент страгивания
Легко поворачиваются
Могут использоваться в жидкостях и влажной среде, обладают высокой
коррозионной стойкостью
Обладают малым радиусом отклонения
Продлевают срок службы вала
Экономичные
Шарниры COMBAL-M: CMB13, CMB6, CMB10
Малый момент страгивания
Легко поворачиваются
Могут использоваться в жидкостях и влажной среде, обладают высокой
коррозионной стойкостью
Обладают малым радиусом отклонения
Продлевают срок службы вала
Экономичные
Шарниры COMBAL-M: CMB13, CMB6, CMB10

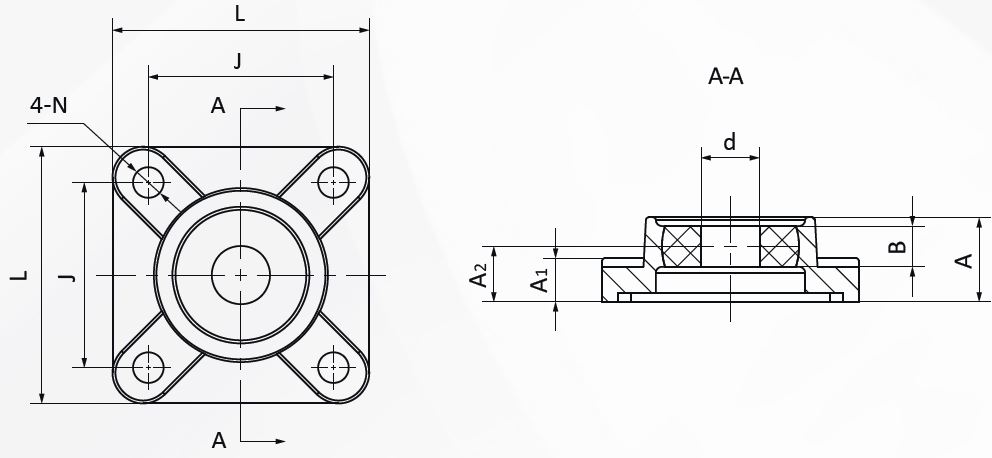

Корпус из нержавеющей стали с монтажными отверстиями типа UCF - SF

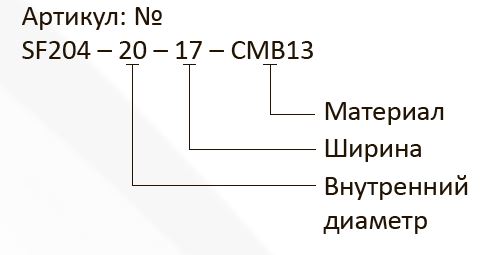

| Код изделия | d [мм] | d – после запрессовки [мм] | B±0.1 [мм] | A [мм] | A1 [мм] | A2 [мм] | N [мм] | J [мм] | L [мм] | Макс. радиальная сжимающая сила [кН] | Макс. осевая растягивающая сила [кН] | Макс.угол поворота | Вес [г] |
| SF204-20-17-CMB13 | 20 | +0.040/+0.124 | 17 | 25 | 11 | 15 | 12 | 64 | 83 | 11.5 | 7.5 | 19° | 294 |
| SF205-25-17-CMB13 | 25 | +0.040/+0.124 | 17 | 26 | 13 | 16 | 12 | 70 | 90 | 14.5 | 7.5 | 15° | 379 |
| SF206-30-19-CMB13 | 30 | +0.040/+0.124 | 19 | 29 | 13 | 18 | 12 | 83 | 103 | 19.5 | 9.5 | 15° | 502 |
| SF207-35-20-CMB13 | 35 | +0.050/+0.150 | 20 | 34 | 15 | 19 | 14 | 92 | 117 | 24 | 10.5 | 15° | 700 |
| SF208-40-21-CMB13 | 40 | +0.050/+0.150 | 21 | 36 | 21 | 21 | 16 | 102 | 130 | 29 | 12 | 15° | 900 |
