Удлиненный корпус для валов с опорой
2 встроенных подшипника CPGL-11RK
Корпус из анодированного алюминия
Фиксация болтами
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
2 встроенных подшипника CPGL-11RK
Корпус из анодированного алюминия
Фиксация болтами
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
| Код изделия | Подшипник [мм] | Вал [мм] | Размер [мм] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | W | G | A | M | h2 | D1 | U° | J | K | B | S1 | S2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-16 | 2xCPGL-1628-36RK | 16 | 22.5 | 45 | 33 | 9 | 85 | 20 | 22.5 | 80 | 32 | 60 | 41 | M5*12 | M5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-20 | 2xCPGL-11RK-20 | 20 | 24 | 48 | 39 | 11 | 96 | 23 | 24 | 60 | 35 | 70 | 47 | M6*12 | M5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-25 | 2xCPGL-11RK-25 | 25 | 30 | 60 | 47 | 14 | 130 | 27 | 30 | 50 | 40 | 100 | 63 | M6*12 | M5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-30 | 2xCPGL-3045-68RK | 30 | 35 | 70 | 56 | 15 | 140 | 33 | 35 | 50 | 50 | 110 | 70 | M8*18 | M5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

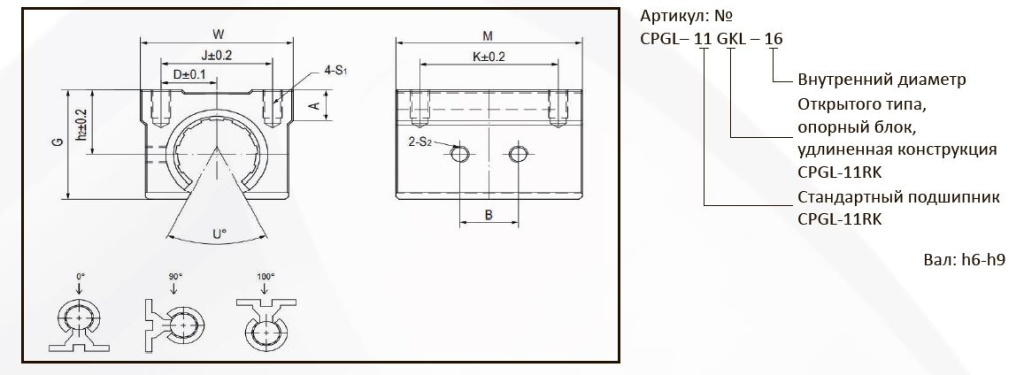

Размеры для установки
| Код изделия | Вал [мм] | Допуск [мм] | Макс. динамическая нагрузка [H] P=5 МПа | Макс. статическая нагрузка [H] P=35МПа | Вес [г] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0o | 90o | 180o | 0o | 90o | 180o | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-16 | 16 | +0.030/+0.088 | 2880 | 1980 | 792 | 20160 | 13886 | 5544 | 250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-20 | 20 | +0.030/+0.091 | 4500 | 3600 | 1800 | 31500 | 25200 | 12600 | 318 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-25 | 25 | +0.030/+0.091 | 7250 | 5906 | 3046 | 50750 | 41340 | 21316 | 686 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11GKL-30 | 30 | +0.040/+0.110 | 10200 | 8500 | 4556 | 71400 | 59470 | 31896 | 905 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
