Открытого типа
Встроенный вкладыш CPGL-11RK
Корпус из анодированного алюминия
Фиксация болтами
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC

Описание

Код изделия	Подшипник [мм]	Вал [мм]	Размер [мм]
			W	G	A	M	h₂	D	U°	J	K	S₁	S₂
CPGL-11GK-12	CPGL-1221-32RK	12	40	27.6	8	39	17	14	80	28	26	M5*10	M5
CPGL-11GK-16	CPGL-1628-36RK	16	45	33	9	45	20	22.5	80	32	30	M5*12	M5
CPGL-11GK-20	CPGL-11RK-20	20	48	39	11	50	23	24	60	35	35	M6*12	M5
CPGL-11GK-25	CPGL-11RK-25	25	60	47	14	65	27	30	50	40	40	M6*12	M5
CPGL-11GK-30	CPGL-3045-68RK	30	70	56	15	70	33	35	50	50	50	M8*18	M5

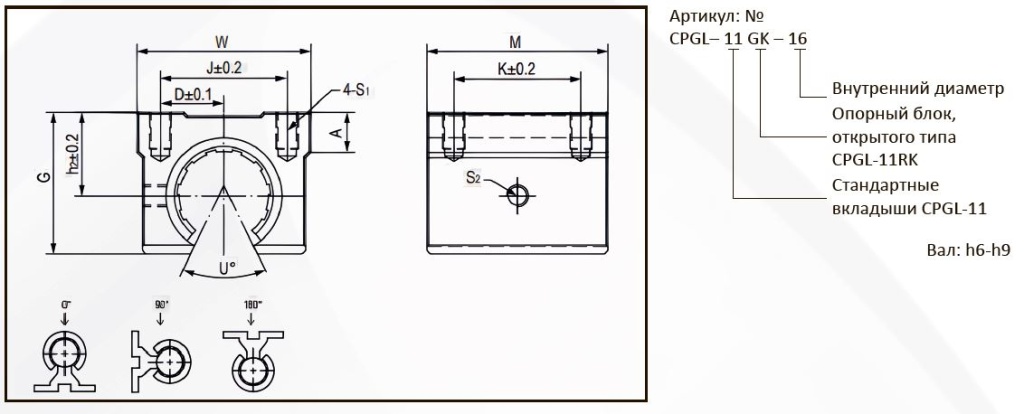

Размеры для установки

Код изделия	Вал [мм]	Допуск [мм]	Макс. динамическая нагрузка [H] P=5 МПа			Макс. статическая нагрузка [H] P=35МПа			Вес [г]
			0o	90o	180o	0o	90o	180o
CPGL-11GK-12	12	+0.030/+0.088	960	635	240	6720	4445	1680	84
CPGL-11GK-16	16	+0.030/+0.088	1440	990	396	10080	6943	2772	125
CPGL-11GK-20	20	+0.030/+0.091	2250	1800	900	15750	12600	6300	159
CPGL-11GK-25	25	+0.030/+0.091	3625	2953	1523	25375	20670	10658	343
CPGL-11GK-30	30	+0.040/+0.110	5100	4250	2278	35700	29735	15948	450
