Укороченный дизайн закрытого типа
Встроенный вкладыш CPGL-01
Корпус из анодированного алюминия
Уменьшенный зазор
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC

Описание

Код изделия	Подшипник [мм]	Вал [мм]	Размер [мм]
			h	D	W	H	G	A	J	E	S₁	S₂	L
CPGL-01GN-12	CPGL-01-12	12	15	22	44	30	24	8	33	5.5	M5*12	_4.3	20.3
CPGL-01GN-16	CPGL-01-16	16	19	25	50	38.5	32.5	9	36	7	M5*12	_4.3	22.3
CPGL-01GN-20	CPGL-01-20	20	21	27	54	41	35	11	40	7	M6*12	_5.2	28.3
CPGL-01GN-25	CPGL-01-25	25	26	38	76	51.5	41	12	54	11	M8*12	_7	40.4
CPGL-01GN-30	CPGL-01-30	30	30	39	78	59.5	49	15	58	10	M8*12	_7	48.4

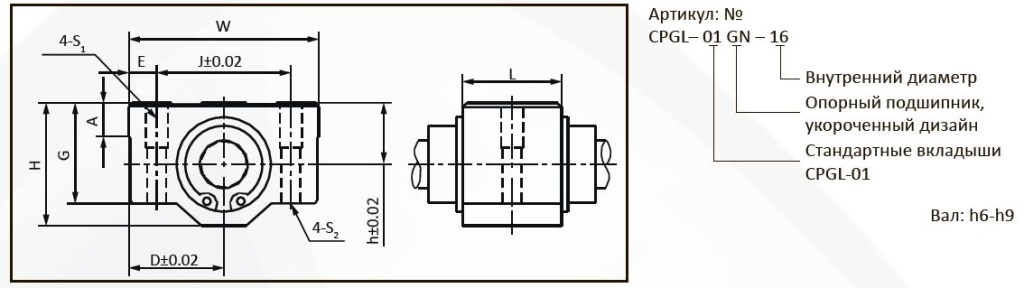

Размеры для установки

Код изделия	D [мм]	Допуск [мм]	Макс. динамическая нагрузка[H] P=5 МПа	Макс. статическая нагрузка [H] P=35 МПа	Вес [г]
CPGL-01GN-12	12	0/+0.04	480	3360	16
CPGL-01GN-16	16	0/+0.04	720	5040	52
CPGL-01GN-20	20	0/+0.04	1125	7875	64
CPGL-01GN-25	25	0/+0.05	1813	12688	136
CPGL-01GN-30	30	0/+0.05	2550	17850	169
