Удлиненная конструкция закрытого типа
2 встроенных подшипника CPGL-12
Регулировка преднатяга
Корпус из анодированного алюминия
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
2 встроенных подшипника CPGL-12
Регулировка преднатяга
Корпус из анодированного алюминия
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
| Код изделия | d1 [мм] | Допуск [мм] | +0.01 H-0.014 [мм] | H1 [мм] | H2 [мм] | A [мм] | M [мм] | E1±0.15 [мм] | E2±0.15 [мм] | S [мм] | S1 [мм] | S2 [мм] | N1 [мм] | N2 [мм] | D [мм] | L [мм] |
| CPGL-12BLP-12 | 12 | +0.030/+0.088 | 17 | 33 | 43 | 40 | 20 | 29 | 35 | 8 | 4.3 | M5 | 16 | 11 | 28 | 60 |
| CPGL-12BLP-16 | 16 | +0.030/+0.088 | 19 | 38 | 50 | 45 | 22.5 | 34 | 40 | 8 | 4.3 | M5 | 18 | 11 | 32 | 65 |
| CPGL-12BLP-20 | 20 | +0.030/+0.091 | 23 | 45 | 59 | 53 | 26.5 | 40 | 45 | 9.5 | 5.3 | M6 | 22 | 13 | 37 | 65 |
| CPGL-12BLP-25 | 25 | +0.030/+0.091 | 27 | 54 | 70 | 62 | 31 | 48 | 55 | 11 | 6.6 | M8 | 26 | 18 | 42 | 85 |
| CPGL-12BLP-30 | 30 | +0.040/+0.110 | 30 | 60 | 76 | 67 | 33.5 | 53 | 70 | 11 | 6.6 | M8 | 29 | 18 | 48 | 105 |
х-регулируемый

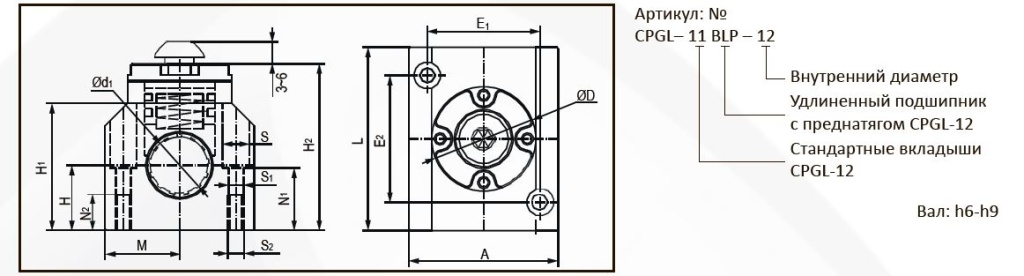

Размеры для установки
| Код изделия | Вал [мм] | Макс. динамическая нагрузка [H] P=5 МПа | Макс. статическая нагрузка [H] P=35 МПа | Вес [г] |
| CPGL-12BLP-12 | 12 | 1200 | 8286 | 189 |
| CPGL-12BLP-16 | 16 | 1720 | 12040 | 261 |
| CPGL-12BLP-20 | 20 | 1900 | 13300 | 399 |
| CPGL-12BLP-25 | 25 | 3250 | 22750 | 639 |
| CPGL-12BLP-30 | 30 | 3900 | 27300 | 931 |
Характеристики
