Открытого типа
Встроенный вкладыш CPGL-11K
Компенсация отклонения от параллели±3,0мм
Компенсация несоосности ±3,5°
Корпус из анодированного алюминия
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
Встроенный вкладыш CPGL-11K
Компенсация отклонения от параллели±3,0мм
Компенсация несоосности ±3,5°
Корпус из анодированного алюминия
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC
| Код изделия | d1 [мм] | Допуск [мм] | +0.01 H-0.014 [мм] | H1 [мм] | A [мм] | W-1 [мм] | E1±0.15 [мм] | E2±0.15 [мм] | S1 [мм] | A1 [мм] | A2 [мм] | H2 [мм] | H3 [мм] | a [мм] | L [мм] |
| CPGL-11BFK-12 | 12 | +0.030/+0.088 | 18 | 24.5 | 43 | 10.2 | 32 | 23 | M5 | 20 | 13 | 6 | 11 | 90° | 32 |
| CPGL-11BFK-16 | 16 | +0.030/+0.088 | 22 | 30.5 | 53 | 11.6 | 40 | 26 | M6 | 26 | 15 | 7 | 11 | 90° | 36 |
| CPGL-11BFK-20 | 20 | +0.030/+0.091 | 25 | 37 | 60 | 12 | 45 | 32 | M8 | 32 | 19 | 7 | 12.5 | 90° | 45 |
| CPGL-11BFK-25 | 25 | +0.030/+0.091 | 30 | 44 | 78 | 14.5 | 60 | 40 | M10 | 40 | 23 | 9 | 15 | 90° | 58 |
| CPGL-11BFK-30 | 30 | +0.040/+0.110 | 35 | 52.5 | 87 | 16.8 | 68 | 45 | M10 | 48 | 28 | 10 | 15 | 90° | 68 |
| CPGL-11BFK-40 | 40 | +0.040/+0.115 | 45 | 69 | 108 | 21 | 86 | 58 | M12 | 62 | 80 | 20 | 20 | 90° | 80 |
| CPGL-11BFK-50 | 50 | +0.050/+0.130 | 50 | 80 | 132 | 25.5 | 108 | 50 | M16 | 78 | 100 | 24 | 24 | 90° | 100 |
х-регулируемый

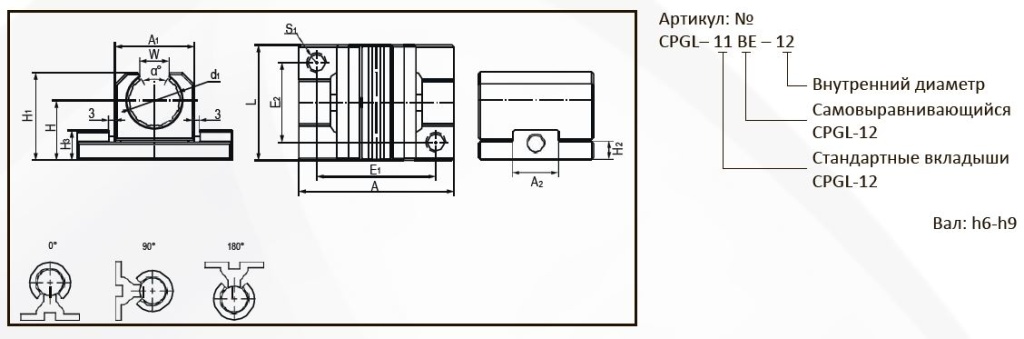

Размеры для установки
| Код изделия | Вал [мм] | Макс. динамическая нагрузка [H] P=5 МПа | Макс. статическая нагрузка [H] P=35МПа | Вес [г] | ||||
| 0o | 90o | 180o | 0o | 90o | 180o | |||
| CPGL-11BFK-12 | 12 | 960 | 635 | 240 | 6000 | 4445 | 1680 | 40 |
| CPGL-11BFK-16 | 16 | 1440 | 990 | 396 | 7500 | 6943 | 2772 | 70 |
| CPGL-11BFK-20 | 20 | 2250 | 1800 | 900 | 10800 | 12600 | 6300 | 115 |
| CPGL-11BFK-25 | 25 | 3625 | 2953 | 1523 | 18000 | 20670 | 10658 | 240 |
| CPGL-11BFK-30 | 30 | 5100 | 4250 | 2278 | 24000 | 29735 | 15948 | 370 |
| CPGL-11BFK-40 | 40 | 8000 | 6810 | 3800 | 37500 | 47660 | 26600 | 750 |
| CPGL-11BFK-50 | 50 | 12500 | 10750 | 6125 | 45000 | 75265 | 42875 | 1400 |
Характеристики
