Подшипники CPGL-11RF

Name: Подшипники CPGL-11RF
SKU: 900001163
Price: 99999 RUB
Availability: InStock

В наличии

Уточнить цену

Подшипники CPGL-11RF

Уточнить цену

В сравнение

В сравнении

Артикул: 900001163

В наличии

Уточнить цену

Закрытого типа с круглым фланцем
Встроенные вкладыши CPGL-11
Корпус из анодированного алюминия
Крепление болтами
Без техобслуживания, малый шум
Устойчивость к грязи и пыли
Рабочая температура: -50/+90oC

Описание

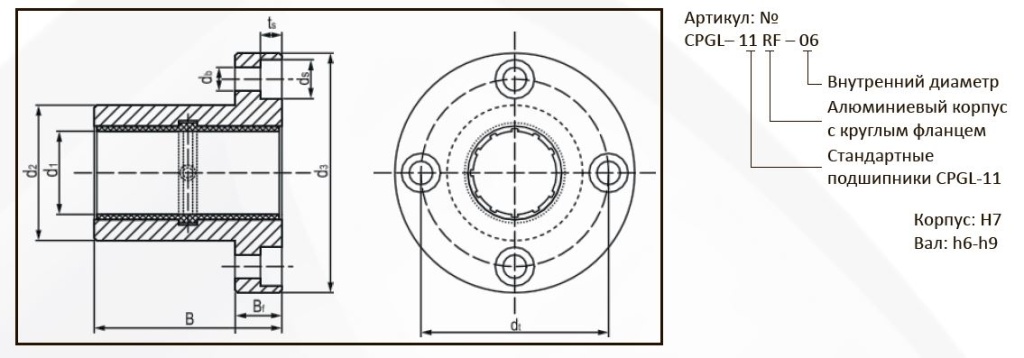

Код изделия	d₁[мм]	Допуск [мм]	d₂[мм]	d_t[мм]	d₃[мм]	B [мм]	B_f[мм]	t_s[мм]	d_b[мм]	d_s[мм]
CPGL-11RF-06B	6	+0.020/+0.068	12	21	29	22	8	3.1	3.5	6
CPGL-11RF-08B	8	+0.025/+0.083	16	24	32	25	8	3.1	3.5	6
CPGL-11RF-10	10	+0.030/+0.088	19	29	39	29	9	4.1	4.5	7.5
CPGL-11RF-12	12	+0.030/+0.088	22	32	42	32	9	4.1	4.5	7.5
CPGL-11RF-16	16	+0.030/+0.088	26	36	46	36	9	4.1	4.5	7.5
CPGL-11RF-20	20	+0.030/+0.091	32	43	54	45	11	5.1	5.5	9
CPGL-11RF-25	25	+0.030/+0.091	40	51	62	58	11	5.1	5.5	9
CPGL-11RF-30	30	+0.040/+0.110	47	62	76	68	14	6.1	6.6	11
CPGL-11RF-40	40	+0.040/+0.115	62	80	98	80	18	8.1	9	14
CPGL-11RF-50	50	+0.050/+0.130	75	94	112	100	18	8.1	9	14

Размеры для установки

Код изделия	Вал [мм]	Корпус [мм]	Допуск [мм]	Макс. динамическая нагрузка [H] P=5 МПа	Макс. статическая нагрузка [H] P=35 МПа	Вес [г]
CPGL-11RF-06B	6	12	0/+0.018	525	3675	15
CPGL-11RF-08B	8	16	0/+0.018	960	6720	20
CPGL-11RF-10	10	19	0/+0.021	725	5075	34
CPGL-11RF-12	12	22	0/+0.021	960	6720	43
CPGL-11RF-16	16	26	0/+0.021	1440	10080	54
CPGL-11RF-20	20	32	0/+0.025	2250	15750	91
CPGL-11RF-25	25	40	0/+0.025	3625	25375	154
CPGL-11RF-30	30	47	0/+0.025	5100	35700	266
CPGL-11RF-40	40	62	0/+0.030	8000	56000	555
CPGL-11RF-50	50	75	0/+0.030	9000	87500	852

Характеристики

Документы для скачивания:

Линейные подшипники CPLG , Общий каталог COMPALS
