Самовыравнивающиеся линейные подшипники для валов с опорой со встроенными
вкладышами CPGL-11K
Корпус из анодированного алюминия
Отсутствие смазки, малый шум
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC
вкладышами CPGL-11K
Корпус из анодированного алюминия
Отсутствие смазки, малый шум
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC

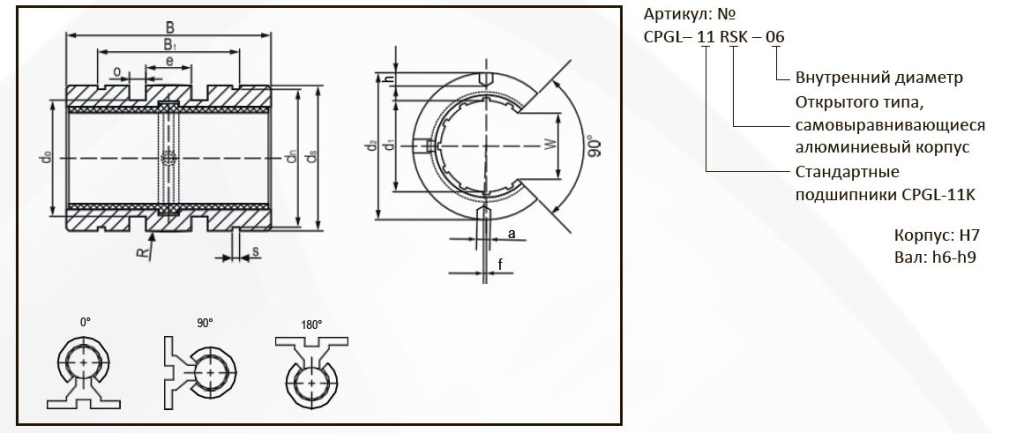

| Код изделия | d1 [мм] | Допуск [мм] | d2 [мм] | ds [мм] | e [мм] | o+0.1 [мм] | d0 [мм] | B1 [мм] | s [мм] | B [мм] | R [мм] | W-1 [мм] | a+0.1 [мм] | h [мм] | f±0.2 [мм] |
| CPGL-11RSK-10 | 10 | +0.030/+0.088 | 18.8 | 18.5 | 5 | 1.86 | 15.4 | 21.8 | 1.3 | 28.9 | 13 | 7.3 | / | / | / |
| CPGL-11RSK-12 | 12 | +0.030/+0.088 | 21.8 | 21.8 | 6 | 1.86 | 18.4 | 22.8 | 1.3 | 31.9 | 18 | 9 | 3 | 1.2 | 1.33(7°) |
| CPGL-11RSK-16 | 16 | +0.030/+0.088 | 25.8 | 25.5 | 8 | 2.86 | 20.7 | 24.9 | 1.3 | 35.9 | 32 | 11.6 | 2.2 | 1.2 | / |
| CPGL-11RSK-20 | 20 | +0.030/+0.091 | 31.8 | 31.5 | 10 | 2.86 | 26.7 | 31.5 | 1.6 | 44.8 | 50 | 12 | 2.2 | 1.2 | / |
| CPGL-11RSK-25 | 25 | +0.030/+0.091 | 39.8 | 39 | 12.5 | 2.86 | 34.7 | 44.1 | 1.85 | 57.8 | 39 | 14.5 | 3 | 1.5 | -1.50(-4.3°) |
| CPGL-11RSK-30 | 30 | +0.040/+0.110 | 46.7 | 46 | 15 | 2.86 | 41.7 | 52.1 | 1.85 | 67.8 | 57 | 16.6 | 3 | 2 | 2.00(4.9°) |
| CPGL-11RSK-40 | 40 | +0.040/+0.115 | 61.7 | 61 | 20 | 2.86 | 56.7 | 60.9 | 2.15 | 79.8 | 100 | 21 | 3 | 2 | 1.50(2.8°) |
| CPGL-11RSK-50 | 50 | +0.050/+0.130 | 74.7 | 74 | 25 | 2.86 | 69.7 | 78 | 2.65 | 99.8 | 157 | 25.5 | 3 | 2 | 2.50(3.8°) |
Размеры для установки
| Код изделия | d1 [мм] | Допуск [мм] | d2 [мм] | ds [мм] | e [мм] | o+0.1 [мм] | d0 [мм] | B1 [мм] | s [мм] | B [мм] | R [мм] | W-1 [мм] | a+0.1 [мм] | h [мм] | f±0.2 [мм] |
| CPGL-11RSK-10 | 10 | +0.030/+0.088 | 18.8 | 18.5 | 5 | 1.86 | 15.4 | 21.8 | 1.3 | 28.9 | 13 | 7.3 | / | / | / |
| CPGL-11RSK-12 | 12 | +0.030/+0.088 | 21.8 | 21.8 | 6 | 1.86 | 18.4 | 22.8 | 1.3 | 31.9 | 18 | 9 | 3 | 1.2 | 1.33(7°) |
| CPGL-11RSK-16 | 16 | +0.030/+0.088 | 25.8 | 25.5 | 8 | 2.86 | 20.7 | 24.9 | 1.3 | 35.9 | 32 | 11.6 | 2.2 | 1.2 | / |
| CPGL-11RSK-20 | 20 | +0.030/+0.091 | 31.8 | 31.5 | 10 | 2.86 | 26.7 | 31.5 | 1.6 | 44.8 | 50 | 12 | 2.2 | 1.2 | / |
| CPGL-11RSK-25 | 25 | +0.030/+0.091 | 39.8 | 39 | 12.5 | 2.86 | 34.7 | 44.1 | 1.85 | 57.8 | 39 | 14.5 | 3 | 1.5 | -1.50(-4.3°) |
| CPGL-11RSK-30 | 30 | +0.040/+0.110 | 46.7 | 46 | 15 | 2.86 | 41.7 | 52.1 | 1.85 | 67.8 | 57 | 16.6 | 3 | 2 | 2.00(4.9°) |
| CPGL-11RSK-40 | 40 | +0.040/+0.115 | 61.7 | 61 | 20 | 2.86 | 56.7 | 60.9 | 2.15 | 79.8 | 100 | 21 | 3 | 2 | 1.50(2.8°) |
| CPGL-11RSK-50 | 50 | +0.050/+0.130 | 74.7 | 74 | 25 | 2.86 | 69.7 | 78 | 2.65 | 99.8 | 157 | 25.5 | 3 | 2 | 2.50(3.8°) |
Характеристики
