Подшипники CPGL-11RS

Name: Подшипники CPGL-11RS
SKU: 900001161
Price: 99999 RUB
Availability: InStock

В наличии

Уточнить цену

Подшипники CPGL-11RS

Уточнить цену

В сравнение

В сравнении

Артикул: 900001161

В наличии

Уточнить цену

Компенсация несоосности
Встроенные вкладыши CPGL-11
Корпус из анодированного алюминия
Осевая фиксация стопорными кольцами
Без обслуживания и малый шум при работе
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC

Описание

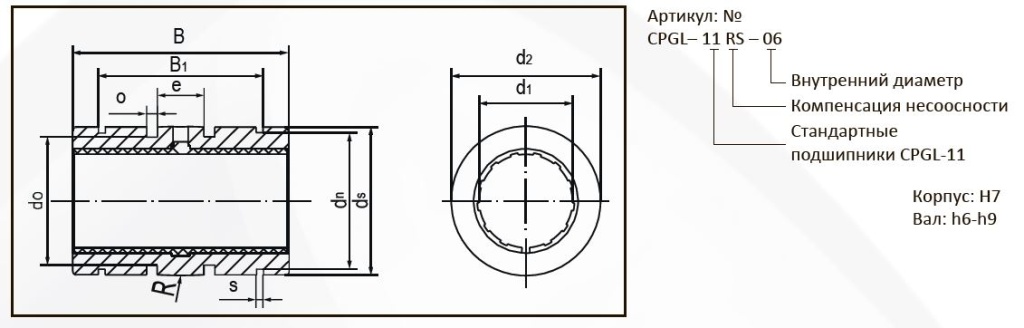

Код изделия	d₁[мм]	Допуск [мм]	d₂[мм]	B [мм]	B₁[мм]	s [мм]	d_n[мм]	d_s[мм]	d₀[мм]	^o+0.1 [мм]	e [мм]	R [мм]
CPGL-11RS-10	10	+0.030/+0.088	18.8	28.9	21.8	1.3	17.5	18.5	15.4	1.86	5	13
CPGL-11RS-12	12	+0.030/+0.088	21.8	31.9	22.8	1.3	20.5	21.5	18.4	1.86	6	18
CPGL-11RS-16	16	+0.030/+0.088	25.8	35.9	24.9	1.3	24.2	25.5	20.7	2.86	8	32
CPGL-11RS-20	20	+0.030/+0.091	31.8	44.8	31.5	1.6	29.6	31.5	26.7	2.86	10	50
CPGL-11RS-25	25	+0.030/+0.091	39.8	57.8	44.1	1.85	36.5	39.5	34.7	2.86	12.5	39
CPGL-11RS-30	30	+0.040/+0.110	46.7	67.8	52.1	1.85	43.5	46	41.7	2.86	15	57
CPGL-11RS-40	40	+0.040/+0.115	61.7	79.8	60.9	2.15	57.8	61	56.7	2.86	20	100
CPGL-11RS-50	50	+0.050/+0.130	74.7	99.8	78	2.65	70.5	74	69.7	2.86	25	157

Размеры для установки

Код изделия	Вал [мм]	Корпус [мм]	Допуск [мм]	Макс. динамическая нагрузка [H] P=2.5 МПа	Макс. статическая нагрузка [H] P=2.5 МПа	Вес [г]
CPGL-11RS-10	10	19	0/+0.021	725	5075	12
CPGL-11RS-12	12	22	0/+0.021	960	6720	18
CPGL-11RS-16	16	26	0/+0.021	1440	10080	23
CPGL-11RS-20	20	32	0/+0.025	2250	15750	43
CPGL-11RS-25	25	40	0/+0.025	3625	25375	95
CPGL-11RS-30	30	47	0/+0.025	5100	35700	145
CPGL-11RS-40	40	62	0/+0.030	8000	56000	316
CPGL-11RS-50	50	75	0/+0.030	9000	87500	550

Характеристики

Документы для скачивания:

Линейные подшипники CPLG , Общий каталог COMPALS
