Для валов с опорой
Встроенные вкладыши CPGL-12K
Корпус из анодированного алюминия
Без обслуживания и малый шум при работе
Устойчивость к пыли и грязи
Встроенные вкладыши CPGL-12K
Корпус из анодированного алюминия
Без обслуживания и малый шум при работе
Устойчивость к пыли и грязи
| Код изделия | d1 [мм] | Допуск [мм] | d2 [мм] | B [мм] | B1 [мм] | W-1 [мм] | s [мм] | dn [мм] | a+0.1 [мм] | h [мм] | f±0.2 [мм] |
| CPGL-11RK-10 | 10 | +0.030/+0.088 | 19 | 29 | 21.6 | 7.3 | 1.3 | 17.5 | / | / | / |
| CPGL-11RK-12 | 12 | +0.030/+0.088 | 22 | 32 | 22.6 | 9 | 1.3 | 20.5 | 3 | 1.2 | 1.33(7°) |
| CPGL-11RK-16 | 16 | +0.030/+0.088 | 26 | 36 | 24.6 | 11.6 | 1.3 | 24.2 | 2.2 | 1.2 | / |
| CPGL-11RK-20 | 20 | +0.030/+0.091 | 32 | 45 | 31.2 | 12 | 1.6 | 29.6 | 2.2 | 1.2 | / |
| CPGL-11RK-25 | 25 | +0.030/+0.091 | 40 | 58 | 43.7 | 14.5 | 1.85 | 36.5 | 3 | 1.5 | -1.50(-4.3°) |
| CPGL-11RK-30 | 30 | +0.040/+0.110 | 47 | 68 | 51.7 | 16.6 | 1.85 | 43.5 | 3 | 2 | 2.00(4.9°) |
| CPGL-11RK-40 | 40 | +0.040/+0.115 | 62 | 80 | 60.3 | 21 | 2.15 | 57.8 | 3 | 2 | 1.50(2.8°) |
| CPGL-11RK-50 | 50 | +0.050/+0.130 | 75 | 100 | 77.3 | 25.5 | 2.65 | 70.5 | 3 | 2 | 2.50(3.8°) |

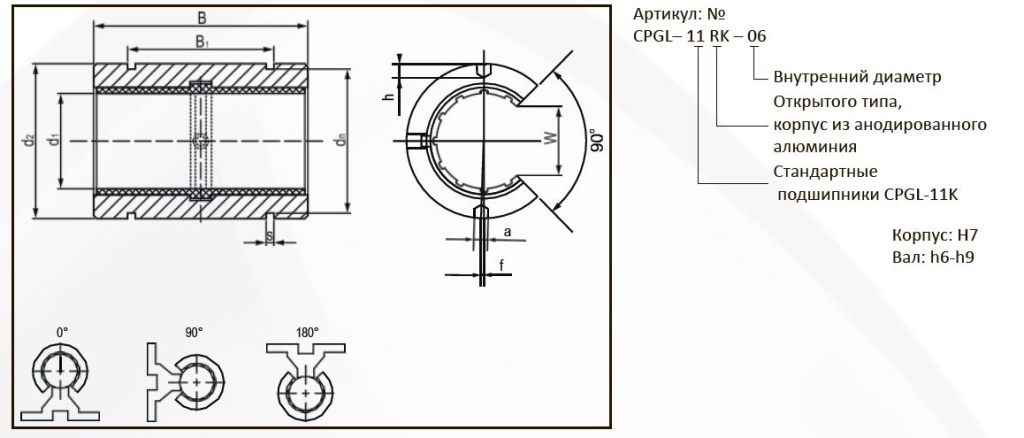

Размеры для установки
| Код изделия | Вал [мм] | Корпус [мм] | Допуск [мм] | Макс. динамическая нагрузка [H] P=2.5 МПа | Макс. статическая нагрузка [H] P=2.5 МПа | Вес [г] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0o | 90o | 180o | 0o | 90o | 180o | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-10 | 10 | 19 | 0/+0.021 | 725 | 500 | 196 | 5075 | 3500 | 1370 | 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-12 | 12 | 22 | 0/+0.021 | 960 | 635 | 240 | 6720 | 4445 | 1680 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-16 | 16 | 26 | 0/+0.021 | 1440 | 990 | 396 | 10080 | 6943 | 2772 | 21 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-20 | 20 | 32 | 0/+0.025 | 2250 | 1800 | 900 | 15750 | 12600 | 6300 | 37 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-25 | 25 | 40 | 0/+0.025 | 3625 | 2953 | 1523 | 25375 | 20670 | 10658 | 78 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-30 | 30 | 47 | 0/+0.025 | 5100 | 4250 | 2278 | 35700 | 29735 | 15948 | 122 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-40 | 40 | 62 | 0/+0.030 | 8000 | 6810 | 3800 | 56000 | 47660 | 26600 | 256 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-11RK-50 | 50 | 75 | 0/+0.030 | 12500 | 10750 | 6125 | 87500 | 75265 | 42875 | 442 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
