Удлиненный корпус закрытого типа
2 встроенных вкладыша CPGL-12
Корпус из анодированного алюминия
Осевая фиксация стопорными кольцами
Без обслуживания и малый шум при работе
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC
2 встроенных вкладыша CPGL-12
Корпус из анодированного алюминия
Осевая фиксация стопорными кольцами
Без обслуживания и малый шум при работе
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC

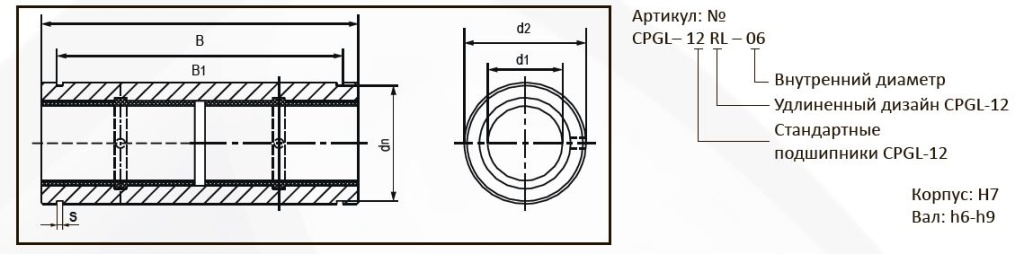

| Код изделия | d1 [мм] | Допуск [мм] | d2 [мм] | dn [мм] | B [мм] | B1 [мм] | s [мм] |
| CPGL-12RL-10 | 10 | +0.03/+0.088 | 19 | 17.5 | 55 | 44 | 1.3 |
| CPGL-12RL-12 | 12 | +0.03/+0.088 | 22 | 20.5 | 57 | 46 | 1.3 |
| CPGL-12RL-16 | 16 | +0.03/+0.088 | 26 | 24.2 | 70 | 53 | 1.6 |
| CPGL-12RL-20 | 20 | +0.03/+0.091 | 32 | 29.6 | 80 | 61 | 1.6 |
| CPGL-12RL-25 | 25 | +0.03/+0.091 | 40 | 36.5 | 112 | 82 | 1.85 |
| CPGL-12RL-30 | 30 | +0.03/+0.110 | 47 | 43.5 | 123 | 89 | 1.85 |
Размеры для установки
| Код изделия | Вал [мм] | Корпус [мм] | Допуск [мм] | Макс. динамическая нагрузка [H] P=2.5 МПа | Макс. статическая нагрузка [H] P=2.5 МПа | Вес [г] |
| CPGL-12RL-10 | 10 | 19 | 0/+0.021 | 1300 | 9100 | 26 |
| CPGL-12RL-12 | 12 | 22 | 0/+0.021 | 1680 | 11600 | 33 |
| CPGL-12RL-16 | 16 | 26 | 0/+0.021 | 2400 | 16800 | 50 |
| CPGL-12RL-20 | 20 | 32 | 0/+0.025 | 3000 | 21000 | 80 |
| CPGL-12RL-25 | 25 | 40 | 0/+0.025 | 5000 | 35000 | 189 |
| CPGL-12RL-30 | 30 | 47 | 0/+0.025 | 7500 | 52500 | 269 |
Характеристики
