- _ Укороченный дизайн
Встроенные вкладыши CPGL-12
Корпус из анодированного алюминия
Установка методом запрессовки
Без техобслуживания
Малый шум
Устойчивость к пыли и грязи
Рабочая температура: -50/+90oC

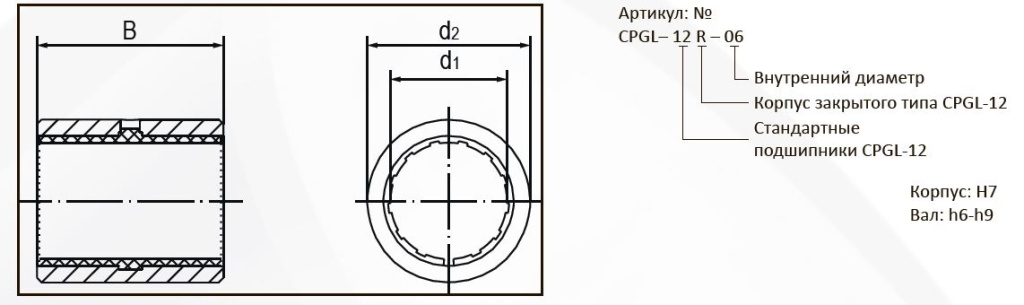

| Код изделия | d1 [мм] | Допуск [мм] | d2 [мм] | B [мм] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-06B | 6 | +0.020/+0.068 | 12 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-08B | 8 | +0.025/+0.083 | 15 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-10 | 10 | +0.030/+0.088 | 17 | 26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-12 | 12 | +0.030/+0.088 | 19 | 28 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-16 | 16 | +0.030/+0.088 | 24 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-20 | 20 | +0.030/+0.091 | 28 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-25 | 25 | +0.030/+0.091 | 35 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-30 | 30 | +0.040/+0.110 | 40 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-40 | 40 | +0.040/+0.115 | 52 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CPGL-12R-50 | 50 | +0.050/+0.130 | 62 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры для установки
| Код изделия | Вал [мм] | Корпус [мм] | Допуск [мм] | Макс. динамическая нагрузка [H] P=2.5 МПа | Макс. статическая нагрузка [H] P=2.5 МПа | Вес [г] |
| CPGL-12R-06B | 6 | 12 | 0/+0.018 | 600 | 4200 | 4 |
| CPGL-12R-08B | 8 | 15 | 0/+0.018 | 650 | 4550 | 6 |
| CPGL-12R-10 | 10 | 17 | 0/+0.018 | 650 | 4550 | 9 |
| CPGL-12R-12 | 12 | 19 | 0/+0.021 | 840 | 5880 | 11 |
| CPGL-12R-16 | 16 | 24 | 0/+0.021 | 1200 | 8400 | 17 |
| CPGL-12R-20 | 20 | 28 | 0/+0.021 | 1500 | 10500 | 18 |
| CPGL-12R-25 | 25 | 35 | 0/+0.025 | 2500 | 17500 | 41 |
| CPGL-12R-30 | 30 | 40 | 0/+0.025 | 3750 | 26250 | 56 |
| CPGL-12R-40 | 40 | 52 | 0/+0.030 | 6000 | 42000 | 113 |
| CPGL-12R-50 | 50 | 62 | 0/+0.030 | 8750 | 61250 | 152 |
Характеристики
