Изготовлены из высокотехнологичного полимерного материала CMB25
Установка методом запрессовки
Устойчивы к пыли и грязи
Рабочая температура: -60/+140oC

Описание

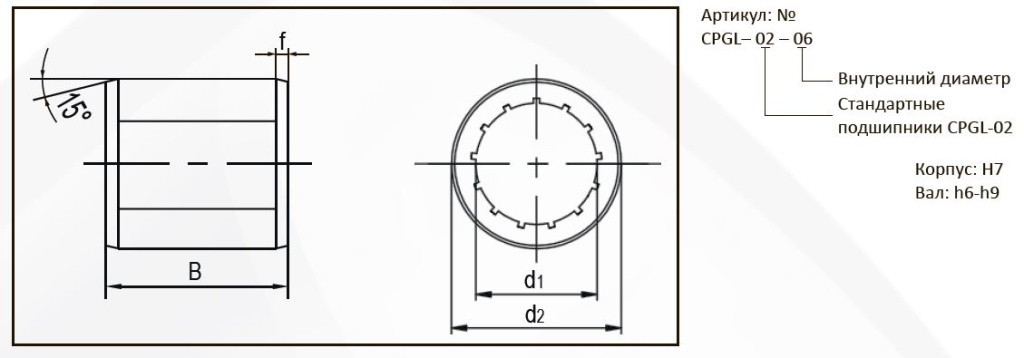

Код изделия	d₁[мм]	Допуск [мм]	d₂[мм]	B [мм]	f [мм]
CPGL-02-06	6	+0.032/+0.070	12	22	1
CPGL-02-08	8	+0.032/+0.070	15	24	1
CPGL-02-10	10	+0.030/+0.088	17	26	1.5
CPGL-02-12	12	+0.030/+0.088	19	28	1.5
CPGL-02-16	16	+0.030/+0.088	24	30	1.5
CPGL-02-20	20	+0.030/+0.091	28	30	2
CPGL-02-25	25	+0.030/+0.091	35	40	2
CPGL-02-30	30	+0.040/+0.110	40	50	2.5

Размеры для установки

Код изделия	Вал [мм]	Корпус [мм]	Допуск [мм]	Макс. динамическая нагрузка [H] P=2.5 МПа	Макс. статическая нагрузка [H] P=2.5 МПа	Вес [г]
CPGL-02-06	6	12	0/+0.018	510	3570	1.5
CPGL-02-08	8	15	0/+0.018	552	3867	2.8
CPGL-02-10	10	17	0/+0.018	663	4641	5
CPGL-02-12	12	19	0/+0.021	856	5997	6.5
CPGL-02-16	16	24	0/+0.021	1224	8568	9.7
CPGL-02-20	20	28	0/+0.021	1530	10710	11.7
CPGL-02-25	25	35	0/+0.025	2550	17850	22.8
CPGL-02-30	30	40	0/+0.025	3825	26775	34.9
