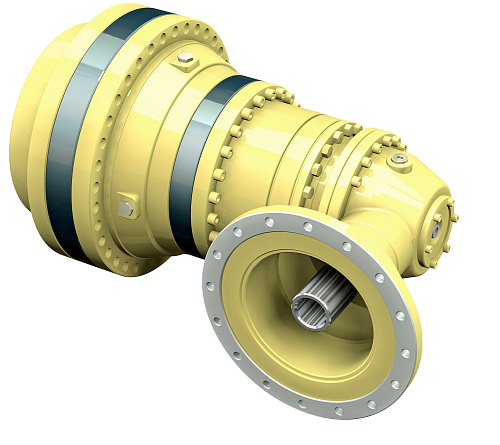

Планетарный редуктор имеет модульную конструкцию, состоящую из следующих основных элементов:
- входной суппорт различных исполнений, в зависимости от присоединяемого двигателя (на планетарные редукторы 7-й серии могут быть установлены электродвигатели всех типов; орбитальные, аксиально-поршневые и радиально поршневые гидродвигатели; пневмодвигатели; другие источники крутящего момента).
- планетарные ступени, в зависимости от выходных характеристик их может быть от одной до шести;
- выходной суппорт различных исполнений, как лапное, так и фланцевое - в зависимости от воспринимаемых радиальных нагрузок на тихоходный вал для каждого габарита редуктора возможны несколько вариантов фланцевого исполнения.
Возможные варианты тихоходного вала:
- цилиндрические полые и выступающие валы со шпоночным пазом;
- шлицевые полые и выступающие валы,
- шестигранные выступающие валы;
- полые валы под обжимную муфту,
- интегрированные шестерни на выходных валах редукторов механизмов поворота и др.
Дополнительно поставляются соединительные фланцы, шлицевые и шестигранные втулки, реактивные штанги, лапы и другие аксессуары. Линейка входных аксессуаров включает разнообразные исполнения выступающего входного вала, гидравлические многодисковые тормоза и широкий спектр входных адаптеров практически под все существующие исполнения двигателей. Сферы применения: Буровая, строительная, дорожная, подъемно- транспортная техника, металлургия, сельское хозяйство, судостроение, лесозаготовительное производство, добыча нефти и газа, другие отрасли.
- входной суппорт различных исполнений, в зависимости от присоединяемого двигателя (на планетарные редукторы 7-й серии могут быть установлены электродвигатели всех типов; орбитальные, аксиально-поршневые и радиально поршневые гидродвигатели; пневмодвигатели; другие источники крутящего момента).
- планетарные ступени, в зависимости от выходных характеристик их может быть от одной до шести;
- выходной суппорт различных исполнений, как лапное, так и фланцевое - в зависимости от воспринимаемых радиальных нагрузок на тихоходный вал для каждого габарита редуктора возможны несколько вариантов фланцевого исполнения.
Возможные варианты тихоходного вала:
- цилиндрические полые и выступающие валы со шпоночным пазом;
- шлицевые полые и выступающие валы,
- шестигранные выступающие валы;
- полые валы под обжимную муфту,
- интегрированные шестерни на выходных валах редукторов механизмов поворота и др.
Дополнительно поставляются соединительные фланцы, шлицевые и шестигранные втулки, реактивные штанги, лапы и другие аксессуары. Линейка входных аксессуаров включает разнообразные исполнения выступающего входного вала, гидравлические многодисковые тормоза и широкий спектр входных адаптеров практически под все существующие исполнения двигателей. Сферы применения: Буровая, строительная, дорожная, подъемно- транспортная техника, металлургия, сельское хозяйство, судостроение, лесозаготовительное производство, добыча нефти и газа, другие отрасли.
Характеристики
Диапазон передаточных чисел Основной:
3.48:1-20 633:1
Передаваемый момент:
320-3000000 Нм
Диапазон мощностей:
0.06-8992 кВт
Перечень опций:
Соединительные фланцы, шлицевые и шестригранные втулки, реактивные штанги, лапы, выходные шестерни и другие аксессуары. Линейка входных аксессуаров включает разнообразные исполнения выступающего входного вала, гидравлические многодисковые тормоза и широкий спектр входных адаптеров практически под все существующие исполнения двигателей. Электродвигатели и гидромоторы различных исполнений.
