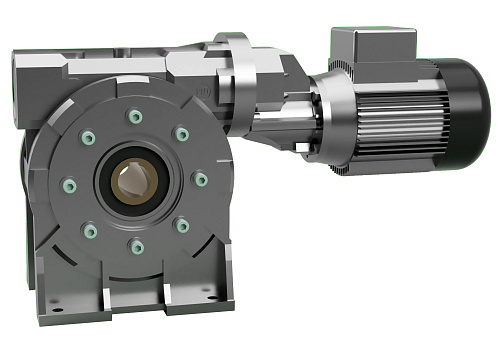

Червячно-цилиндрические двухступенчатые мотор-редукторы серии 7МЦЧ-М имеют большой диапазон передаточных отношений, комбинируются из червячных мотор-редукторов 7Ч-М и цилиндрических предступеней с различными передаточными отношениями. Синтетическое масло рассчитано на весь срок службы мотор-редуктора. Также можно дополнительно заказать комплекты фланцев, накладных лап, выходных валов, реактивные штанги и т.д.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7Ч-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты мотор-редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7Ч-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты мотор-редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
| Тип | n2, мин-1 | i | M2, Нм | FS | кг | Мощность |
| 7МЦЧ-М-50/110 | 4,6 | 309 | 614 | 1,8 | 49 | 0,55 кВт |
| 7МЦЧ-М-50/110 | 4,0 | 353 | 689 | 1,4 | 49 | |
| 7МЦЧ-М-50/110 | 3,2 | 441 | 794 | 1,2 | 49 | |
| 7МЦЧ-М-50/110 | 2,8 | 504 | 851 | 0,9 | 49 | |
| 7МЦЧ-М-50/110 | 5,5 | 252 | 735 | 1,5 | 50 | 0,75 кВт |
| 7МЦЧ-М-50/110 | 4,6 | 309 | 838 | 1,3 | 50 | |
| 7МЦЧ-М-50/110 | 4,0 | 353 | 939 | 1,1 | 50 | |
| 7МЦЧ-М-50/110 | 3,2 | 441 | 1083 | 0,9 | 50 | |
| 7МЦЧ-М-50/110 | 11 | 126 | 671 | 1,6 | 52 | 1,1 кВт |
| 7МЦЧ-М-50/110 | 8,0 | 176 | 832 | 1,4 | 52 | |
| 7МЦЧ-М-50/110 | 5,5 | 252 | 1078 | 1,0 | 52 | |
| 7МЦЧ-М-50/110 | 4,6 | 309 | 1229 | 0,9 | 52 | |
| 7МЦЧ-М-50/110 | 15 | 95 | 719 | 1,6 | 54 | 1,5 кВт |
| 7МЦЧ-М-50/110 | 11 | 126 | 915 | 1,2 | 54 | |
| 7МЦЧ-М-50/110 | 8,0 | 176 | 1135 | 1,0 | 54 |
Характеристики
Диапазон передаточных чисел Основной:
25-800
Передаваемый момент:
до 1200 Нм
Диапазон мощностей:
до 6 кВт
Перечень опций:
Ограничитель движения SL, Ограничитель момента TL, Разблокировка червячного колеса ASR, исполнение для высоких и низких температур, адаптер для крепления серводвигателя, исполнение для влажных сред
