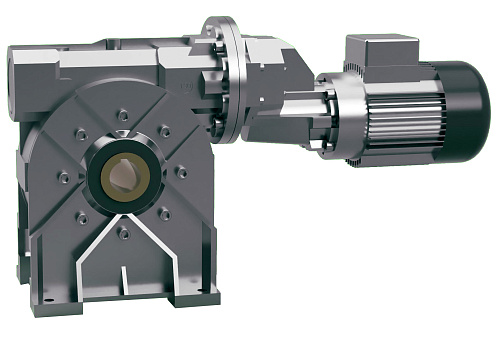

Червячно-цилиндрические двухступенчатые мотор-редукторы серии 7МЦЧ-М имеют большой диапазон передаточных отношений, комбинируются из червячных мотор-редукторов 7Ч-М и цилиндрических предступеней с различными передаточными отношениями. Синтетическое масло рассчитано на весь срок службы мотор-редуктора. Также можно дополнительно заказать комплекты фланцев, накладных лап, выходных валов, реактивные штанги и т.д.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7Ч-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты мотор-редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
Шесть габаритов (28-40-50-60-70-85) червячных мотор-редукторов 7Ч-М представлены в алюминиевых корпусах и три габарита (110-130-150) – в чугунных корпусах, окрашенных серой краской RAL 7012.
130 и 150 габариты мотор-редукторов представлены только с полым входным валом. Остальные габариты по умолчанию в муфтовом исполнении, однако по требованию возможно исполнение с полым валом.
| Тип | n2, мин-1 | i | M2, Нм | FS | кг | Мощность |
| 7МЦЧ-М-63/130 | 3,5 | 400 | 1681 | 1,0 | 94 | 1,1 кВт |
| 7МЦЧ-М-63/130 | 7,0 | 200 | 1269 | 1,0 | 71 | 1,5 кВт |
| 7МЦЧ-М-63/130 | 6,3 | 224 | 1421 | 1,2 | 71 | |
| 7МЦЧ-М-63/130 | 14 | 98 | 985 | 1,5 | 78 | 2,2 кВт |
| 7МЦЧ-М-63/130 | 12 | 125 | 1369 | 1,3 | 78 | |
| 7МЦЧ-М-63/130 | 10 | 140 | 1324 | 1,0 | 78 | |
| 7МЦЧ-М-63/130 | 8,9 | 160 | 1729 | 1,0 | 78 | |
| 7МЦЧ-М-63/130 | 20 | 70 | 1074 | 1,3 | 78 | 3 кВт |
| 7МЦЧ-М-63/130 | 18 | 80 | 1277 | 1,0 | 78 | |
| 7МЦЧ-М-63/130 | 14 | 98 | 1344 | 1,1 | 78 | |
| 7МЦЧ-М-63/130 | 12 | 120 | 1793 | 1,0 | 78 | |
| 7МЦЧ-М-63/130 | 20 | 70 | 1433 | 0,9 | 86 | 4 кВт |
Характеристики
Диапазон передаточных чисел Основной:
25-800
Передаваемый момент:
до 1800 Нм
Диапазон мощностей:
до 7 кВт
Перечень опций:
Ограничитель движения SL, Ограничитель момента TL, Разблокировка червячного колеса ASR, исполнение для высоких и низких температур, адаптер для крепления серводвигателя, исполнение для влажных сред
